Calibración Compuesto - Arco y Flecha Nociones de Ajustes



Esta calibración comprende dos faces: La primera consiste en la colocación, medición y calibración del rest, para obtener un "center shoot" correcto (así mismo como de un nocking point, si este lo permite; una razón mas para elegir un rest de calidad que permita múltiples ajustes de calibración), y establecer la altura del "nocking point". La segunda se basa en la tarea de micro corrección, por el sencillo y efectivo sistema de ensayo y error. Fase 1: Empezaremos por colocar el rest en su lugar de fijación por medio del tornillo de sujección. Este debe quedar firmemente ajustado para evitar que se afloje con las vibraciones que produce el arco durante el disparo. Hay rest que poseen dos tornillos para este fin con la ventaja de permitir una sujeción más segura.

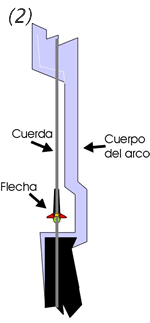

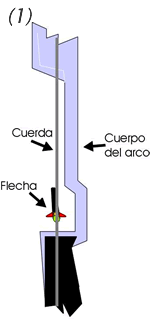

Una vez instalado el rest en el arco procederemos a ubicar el "center shoot", aquí surgirán diferencias Si utilizamos los dedos para la suelta (principiantes o forma recreativa de tiro) o un disparador, en el primer caso la flecha deberá "asomar la punta" por la cuerda hacia la izquierda (en el caso de los zurdos a la derecha) fig.1 Es decir tomara un ligero ángulo con respecto a la cuerda; en el segundo caso la flecha será dividida por la cuerda en su longitud, es decir alineada con esta (fig2).

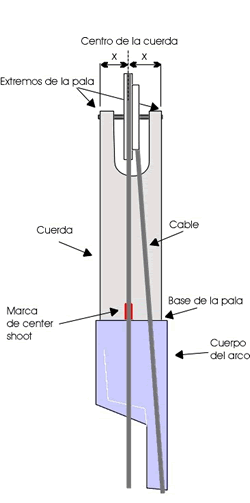

Para ubicar el center shoot lo haremos por medio de la medición del extremo de la pala junto con el centro de la cuerda (preferentemente por medio de un calibre), de esta manera obtendremos la medida por donde pasa la cuerda con respecto al eje longitudinal de la pala, con lo cual realizaremos una marca en la base de la pala sobre la cara que mira a la cuerda (figura de la derecha) Luego alinearemos esta con la cuerda obteniendo de esta forma un plano (entre la cuerda y las palas). En este proceso también nos puede facilitar la medición, unas piezas de plástico que se encastran en la pala para tal propósito que se consiguen en un kit por pares. Terminada la medición y establecido el plano (por donde pasaría la cuerda en la pala), solo nos queda en alinear la flecha en el center shoot, es decir en el plano que se logra mediante la alineación de la cuerda con la marca que hemos realizado en la palas. Esto se realiza mirando la cuerda (teniendo el arco apoyado de manera que la cuerda quede hacia nosotros, y que no moleste el libre encoque en la cuerda y apoyo en el rest de la flecha) y haciéndola coincidir con la marca que hemos realizado en la pala, manteniendo esa postura nos fijaremos en la flecha que seguro estará desalineada con respecto a la cuerda (alineada con la marca) formando un ángulo; por medio de la regulación del rest moveremos el apoyo de la flecha hasta que este la haga coincidir con la cuerda.

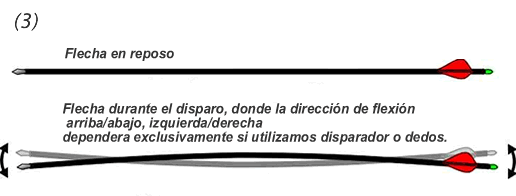

Dividiendo esta ultima la flecha en dos en el caso de usar disparador, y dejando que asome la punta de la flecha por fuera de la cuerda hacia la izquierda si utilizamos los dedos como diestro (fig1 y fig2); esto ultimo se debe a la "paradoja del arquero", es decir la curvatura que toma la flecha en el momento del disparo (por tener inicialmente mas velocidad la cola que la punta de la flecha, debido a que esta ultima ejerce resistencia al avance de la primera, por ser mas pesada, y por que el astil de la flecha es flexible) que en el caso del disparador es de arriba hacia abajo y en el caso de usar los dedos es en forma lateral (fig 3), y con el objeto de compensar ello se hace asomar la punta de la flecha para mantenerla dentro del center shoot. Así también son diferentes los rest utilizados para tirar con disparador o disparar con los dedos. (Ver ejemplos en los links).

De esta manera hemos ubicado el center shoot y alineado la flecha en él según el caso, esto es muy importante para que la energía entregada por la cuerda a la flecha sea distribuida en el centro de la misma asegurando una salida limpia y evitando una dispersión horizontal del grupo de flechas en el blanco. Obtenido el center shoot pasaremos a ubicar el "nocking point" o lugar de encoque de la flecha en la cuerda. Este resulta, por lo normal, mas fácil de ubicar que el center shoot, para ello es recomendable utilizar una escuadra reglada que se fabrican y consiguen para este fin (se puede usar otro medio, pero invariablemente complicando en exceso el proceso). El nocking point debe situarse para las flechas de carbono o de poco diámetro entre un 1/8" y 2/8" de pulgada (3,175 mm a 6,35 mm), y entre 2/8" a 4/8" (6,35mm a 12.7mm) de pulgada para las flechas de aluminio o de gran diámetro. Así también será mayor la altura con respecto a la transversal si utilizamos los dedos en vez de disparador estableciendo un noking point de 3/8" (9.525 mm) para comenzar las pruebas en este caso, y digo esto, de empezar las pruebas, pues en realidad lo que hemos estado realizando es establecer el center shoot así como el nocking point "teórico". Para proceder a establecer el center shoot y el nocking point reales tendremos que pasar a la "fase 2".

El procedimiento es sencillo: teniendo un paraflechas colocaremos sobre el un cartón grande que lo cubra en su frente, con un circulo en su parte superior media al cual apuntaremos. Tiraremos cinco flechas cada una con un intervalo de diez metros, es decir marcaremos intervalos de dicha medida hasta totalizar los cincuenta metros ubicando la primer marca a diez metros del paraflechas, lo haremos ajustando la mira en los primeros diez metros y sin modificarla mientras nos alejamos del paraflecha tirando en las distintas marcas, de manera que las flechas irán pegando mas abajo que su inmediata predecesora formando así una línea vertical en el cartón.

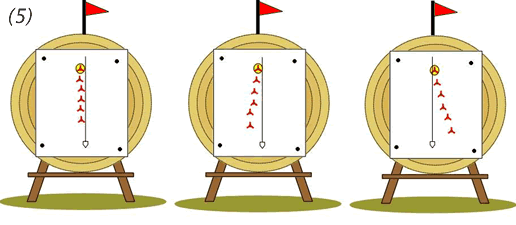

Por medio de un péndulo observaremos la verticalidad de la línea formada por los impactos de las flechas; así podremos advertir si esta es coincidente con la vertical del péndulo o se angula hacia la derecha o izquierda (fig5), esto puede ocurrir a pesar de haber colocado el center shoot teórico con total exactitud, debido a que el arco durante el disparo forma un conjunto dinámico (la interrelación entre el sistema cuerdas- poleas-palas y la flecha) el cual no podemos medir a no ser por sus efectos. Es decir el agrupamiento de las flechas en el blanco y su tendencia hacia los laterales o hacia arriba o abajo; en este caso con el procedimiento descripto arriba observaremos sus tendencias hacia los laterales, por lo tanto si su tendencia es a la derecha moveremos el apoyo de rest en pequeños incrementos a la izquierda y viceversa, hasta que logremos que la vertical del péndulo coincida con la vertical hecha con las flechas, si esta tendencia hacia un lateral no se corrige, puede ser debido al "spine" (flexibilidad) de la flecha por ser muy "blandas" o muy "duras" o un problema en alineamiento de las poleas. E en el primer caso deberá cambiar el calibre de flecha o subir o bajar el libraje del arco, y corregir el defecto de las poleas en el segundo y volver a probar el método, tambien se puede deber a que uno o dos timones de la flecha esten tocando (clarence problem) en el apoyo del rest .

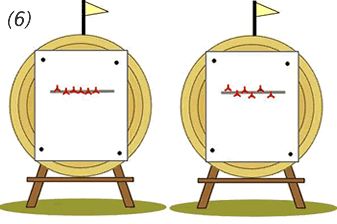

Una vez obtenido un alineamiento vertical de las flechas con el péndulo, nos pondremos a dieciocho metros del paraflechas en el que previamente colocaremos un cartón con una línea horizontal, lo que haremos ahora es disparar seis flechas siguiendo la línea para que no se forme un grupo sino una "línea" con los impactos, aquí la mira se debe regular para que imparten las flechas sobre la línea, si estos impactos se dan con tendencia a situarse por arriba y debajo de la línea en el cartón mas allá de los 15 mm deberemos mover el nocking point hacia arriba o hacia abajo en pequeños incrementos, hasta reducir lo máximo posible la distancia entre la línea y los impactos, considerando un buen resultado a partir de los 10 mm por en cima y por debajo de la línea (fig6).

Si efectuados estos movimientos del nocking point no obtenemos resultados positivos debemos fijarnos si las plumas o timones de la flecha no tocan en el apoyo del rest (clearence), de ser así debemos corregirlo cambiando de apoyo o modificándolo, o cambiando de tamaño y/o forma del timón, también desplazando la posición de estos en el emplumado puede ser la solución. Otra forma es probando distintas durezas de resortes o laminas (si no hay problemas de clearence) en la amortiguación del rest, o en el caso de tirar con los dedos, del buttom. Terminado esto habremos obtenido el center shoot y el nocking point "reales" que permitirán obtener el mejor resultado posible con nuestro equipo; ahora solo queda tirar y mejorar nuestra técnica de tiro para seguir mejorando nuestros puntajes.
